功率:55~450KW
排量:9.8~95.8m³/min
冷却:风冷/水冷
传动:直联
产品详情
tips:参数显示不完整时,请左右滑动查看完整参数

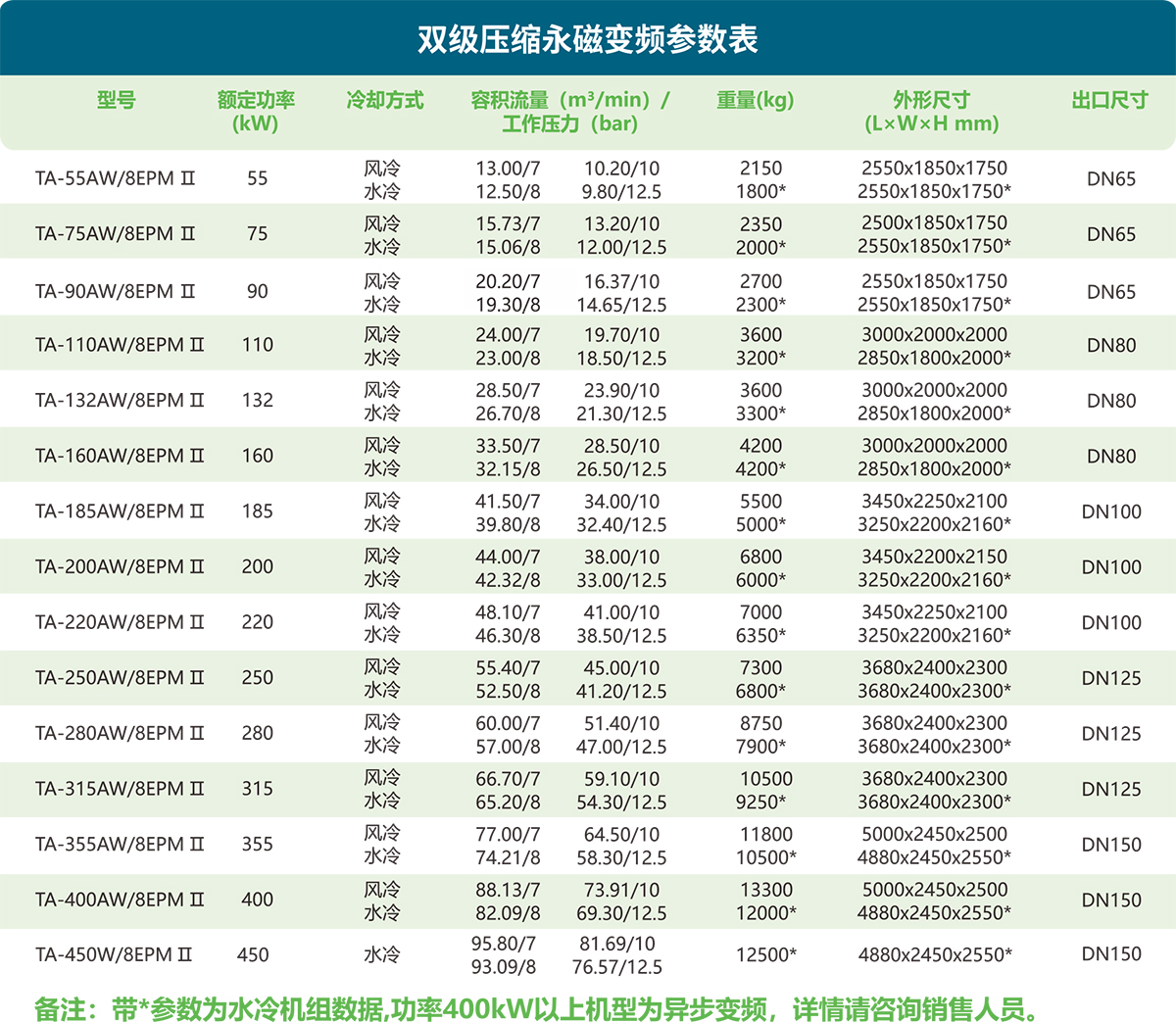

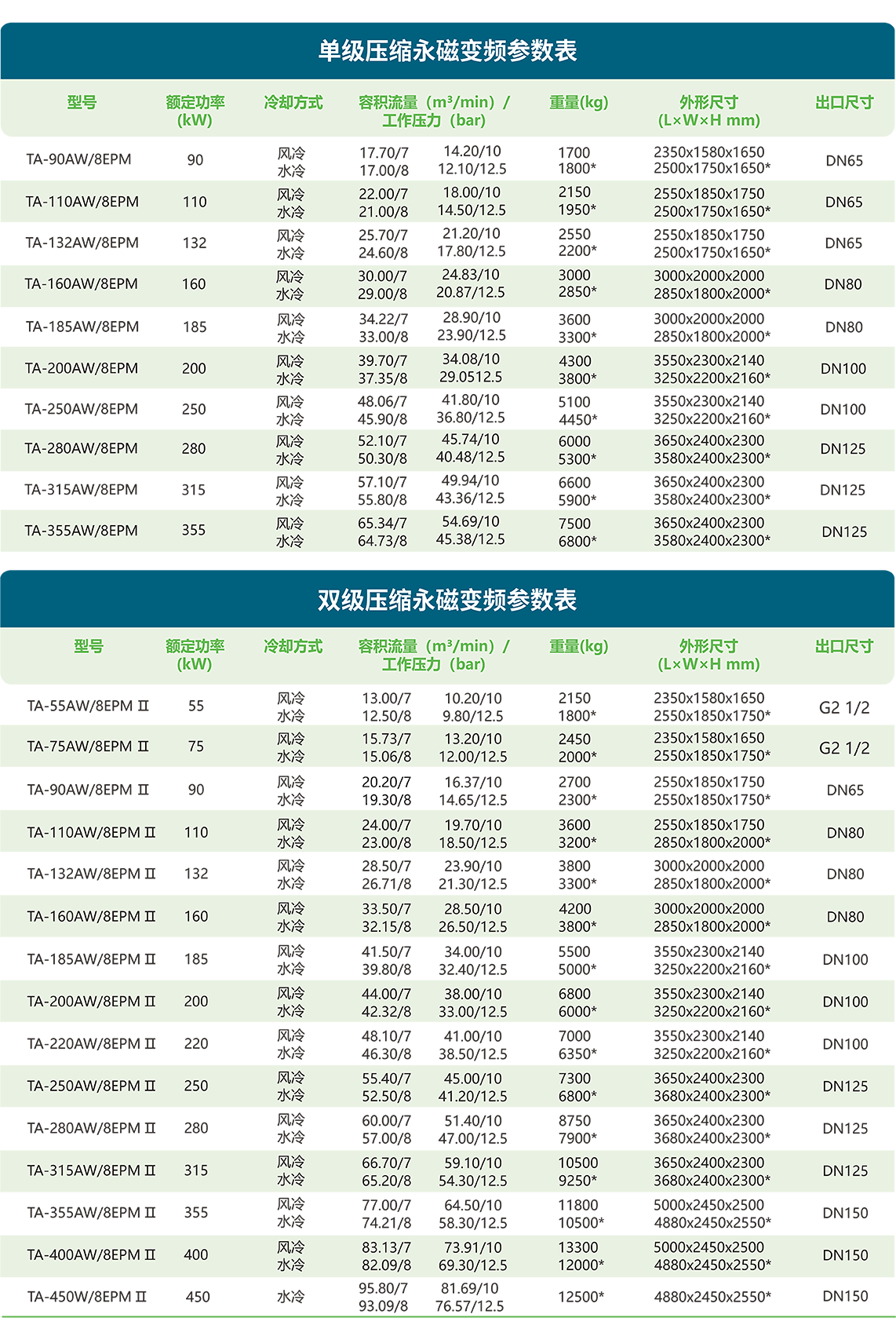

型号 | 额定功率 (KW) | 冷却方式 | 工作压力 (bar) | 容积流量 (m³/min) | 重量 (KG) | 外形尺寸 (L×W×H mm) | 出口尺寸 |
TA-55A/7EPMⅡ | 55 | 风冷 | 7 | 13.00 | 2150 | 2500x1850x1750 | DN65 |
TA-55A/8EPMⅡ | 8 | 12.50 | |||||
TA-55A/10EPMⅡ | 10 | 10.20 | |||||
TA-55A/12.5EPMⅡ | 12.5 | 9.80 | |||||
TA-55W/7EPMⅡ | 55 | 水冷 | 7 | 13.00 | 1800 | 2500x1750x1650 | DN65 |
TA-55W/8EPMⅡ | 8 | 12.50 | |||||
TA-55W/10EPMⅡ | 10 | 10.20 | |||||
TA-55W/12.5EPMⅡ | 12.5 | 9.80 | |||||
TA-75A/7EPMⅡ | 75 | 风冷 | 7 | 15.73 | 2350 | 2500x1850x1750 | DN65 |
TA-75A/8EPMⅡ | 8 | 15.06 | |||||
TA-75A/10EPMⅡ | 10 | 13.20 | |||||
TA-75A/12.5EPMⅡ | 12.5 | 12.00 | |||||
TA-75W/7EPMⅡ | 75 | 水冷 | 7 | 15.73 | 2000 | 2500x1750x1650 | DN65 |
TA-75W/8EPMⅡ | 8 | 15.06 | |||||
TA-75W/10EPMⅡ | 10 | 13.20 | |||||
TA-75W/12.5EPMⅡ | 12.5 | 12.00 | |||||
TA-90A/7EPMⅡ | 90 | 风冷 | 7 | 20.20 | 2500 | 2500x1850x1750 | DN65 |
TA-90A/8EPMⅡ | 8 | 19.30 | |||||
TA-90A/10EPMⅡ | 10 | 16.37 | |||||
TA-90A/12.5EPMⅡ | 12.5 | 14.65 | |||||
TA-90W/7EPMⅡ | 90 | 水冷 | 7 | 20.20 | 2300 | 2500x1750x1650 | DN65 |
TA-90W/8EPMⅡ | 8 | 19.30 | |||||
TA-90W/10EPMⅡ | 10 | 16.37 | |||||
TA-90W/12.5EPMⅡ | 12.5 | 14.65 | |||||
TA-110A/7EPMⅡ | 110 | 风冷 | 7 | 24.00 | 2900 | 2850x1950x2000 | DN80 |
TA-110A/8EPMⅡ | 8 | 23.00 | |||||
TA-110A/10EPMⅡ | 10 | 19.70 | |||||
TA-110A/12.5EPMⅡ | 12.5 | 18.50 | |||||
TA-110W/7EPMⅡ | 110 | 水冷 | 7 | 24.00 | 2450 | 2850x1900x1950 | DN80 |
TA-110W/8EPMⅡ | 8 | 23.00 | |||||
TA-110W/10EPMⅡ | 10 | 19.70 | |||||
TA-110W/12.5EPMⅡ | 12.5 | 18.50 | |||||
TA-132A/7EPMⅡ | 132 | 风冷 | 7 | 28.50 | 3200 | 2850x1950x2000 | DN80 |
TA-132A/8EPMⅡ | 8 | 26.70 | |||||
TA-132A/10EPMⅡ | 10 | 23.90 | |||||
TA-132A/12.5EPMⅡ | 12.5 | 21.30 | |||||
TA-132W/7EPMⅡ | 132 | 水冷 | 7 | 28.50 | 2600 | 2850x1900x1950 | DN80 |
TA-132W/8EPMⅡ | 8 | 26.70 | |||||
TA-132W/10EPMⅡ | 10 | 23.90 | |||||
TA-132W/12.5EPMⅡ | 12.5 | 21.30 | |||||
TA-160A/7EPMⅡ | 160 | 风冷 | 7 | 33.5 | 3550 | 2850x1950x2000 | DN80 |
TA-160A/8EPMⅡ | 8 | 32.15 | |||||
TA-160A/10EPMⅡ | 10 | 28.50 | |||||
TA-160A/12.5EPMⅡ | 12.5 | 26.50 | |||||
TA-160W/7EPMⅡ | 160 | 水冷 | 7 | 33.5 | 3000 | 2850x1900x1950 | DN80 |
TA-160W/8EPMⅡ | 8 | 32.15 | |||||
TA-160W/10EPMⅡ | 10 | 28.50 | |||||
TA-160W/12.5EPMⅡ | 12.5 | 26.50 | |||||
TA-185A/7EPMⅡ | 185 | 风冷 | 7 | 41.50 | 3700 | 3450x2250x2100 | DN100 |
TA-185A/8EPMⅡ | 8 | 39.80 | |||||
TA-185A/10EPMⅡ | 10 | 34.00 | |||||
TA-185A/12.5EPMⅡ | 12.5 | 32.40 | |||||
TA-185W/7EPMⅡ | 185 | 水冷 | 7 | 41.50 | 3100 | 3250x2050x2000 | DN100 |
TA-185W/8EPMⅡ | 8 | 39.80 | |||||
TA-185W/10EPMⅡ | 10 | 34.00 | |||||
TA-185W/12.5EPMⅡ | 12.5 | 32.40 | |||||
TA-200A/7EPMⅡ | 200 | 风冷 | 7 | 44.00 | 4000 | 3450x2250x2100 | DN100 |
TA-200A/8EPMⅡ | 8 | 42.32 | |||||
TA-200A/10EPMⅡ | 10 | 38.00 | |||||
TA-200A/12.5EPMⅡ | 12.5 | 33.00 | |||||
TA-200W/7EPMⅡ | 200 | 水冷 | 7 | 44.00 | 3700 | 3250x2050x2000 | DN100 |
TA-200W/8EPMⅡ | 8 | 42.32 | |||||
TA-200W/10EPMⅡ | 10 | 38.00 | |||||
TA-200W/12.5EPMⅡ | 12.5 | 33.00 | |||||
TA-220A/7EPMⅡ | 220 | 风冷 | 7 | 48.10 | 4200 | 3450x2250x2100 | DN100 |
TA-220A/8EPMⅡ | 8 | 46.30 | |||||
TA-220A/10EPMⅡ | 10 | 41.00 | |||||
TA-220A/12.5EPMⅡ | 12.5 | 38.50 | |||||
TA-220W/7EPMⅡ | 220 | 水冷 | 7 | 48.10 | 3900 | 3250x2050x2000 | DN100 |
TA-220W/8EPMⅡ | 8 | 46.30 | |||||
TA-220W/10EPMⅡ | 10 | 41.00 | |||||
TA-220W/12.5EPMⅡ | 12.5 | 38.50 | |||||
TA-250A/7EPMⅡ | 250 | 风冷 | 7 | 55.40 | 4500 | 3600x2350x2300 | DN125 |
TA-250A/8EPMⅡ | 8 | 52.50 | |||||
TA-250A/10EPMⅡ | 10 | 45.00 | |||||
TA-250A/12.5EPMⅡ | 12.5 | 41.20 | |||||
TA-250W/7EPMⅡ | 250 | 水冷 | 7 | 55.40 | 4250 | 3300x2250x2200 | DN125 |
TA-250W/8EPMⅡ | 8 | 52.50 | |||||
TA-250W/10EPMⅡ | 10 | 45.00 | |||||
TA-250W/12.5EPMⅡ | 12.5 | 41.20 | |||||
TA-280A/7EPMⅡ | 280 | 风冷 | 7 | 60.00 | 4800 | 3600x2350x2300 | DN125 |
TA-280A/8EPMⅡ | 8 | 57.00 | |||||
TA-280A/10EPMⅡ | 10 | 51.40 | |||||
TA-280A/12.5EPMⅡ | 12.5 | 47.00 | |||||
TA-280W/7EPMⅡ | 280 | 水冷 | 7 | 60.00 | 4500 | 3300x2250x2200 | DN125 |
TA-280W/8EPMⅡ | 8 | 57.00 | |||||
TA-280W/10EPMⅡ | 10 | 51.40 | |||||
TA-280W/12.5EPMⅡ | 12.5 | 47.00 | |||||
TA-315A/7EPMⅡ | 315 | 风冷 | 7 | 66.70 | 5050 | 3600x2350x2300 | DN125 |
TA-315A/8EPMⅡ | 8 | 65.20 | |||||
TA-315A/10EPMⅡ | 10 | 59.10 | |||||
TA-315A/12.5EPMⅡ | 12.5 | 54.30 | |||||
TA-315W/7EPMⅡ | 315 | 水冷 | 7 | 66.70 | 4800 | 3300x2250x2200 | DN125 |
TA-315W/8EPMⅡ | 8 | 65.20 | |||||
TA-315W/10EPMⅡ | 10 | 59.10 | |||||
TA-315W/12.5EPMⅡ | 12.5 | 54.30 | |||||
TA-355A/7EPMⅡ | 355 | 风冷 | 7 | 77.00 | 5250 | 4050x2700x2400 | DN150 |
TA-355A/8EPMⅡ | 8 | 74.21 | |||||
TA-355A/10EPMⅡ | 10 | 64.50 | |||||
TA-355A/12.5EPMⅡ | 12.5 | 58.30 | |||||
TA-355W/7EPMⅡ | 355 | 水冷 | 7 | 77.00 | 5000 | 3850x2600x2100 | DN150 |
TA-355W/8EPMⅡ | 8 | 74.21 | |||||
TA-355W/10EPMⅡ | 10 | 64.50 | |||||
TA-355W/12.5EPMⅡ | 12.5 | 58.30 | |||||
TA-400A/7EPMⅡ | 400 | 风冷 | 7 | 83.13 | 5600 | 4050x2700x2400 | DN150 |
TA-400A/8EPMⅡ | 8 | 82.09 | |||||
TA-400A/10EPMⅡ | 10 | 73.91 | |||||
TA-400A/12.5EPMⅡ | 12.5 | 69.3 | |||||
TA-400W/7EPMⅡ | 400 | 水冷 | 7 | 83.13 | 5250 | 3850x2600x2100 | DN150 |
TA-400W/8EPMⅡ | 8 | 82.09 | |||||
TA-400W/10EPMⅡ | 10 | 73.91 | |||||
TA-400W/12.5EPMⅡ | 12.5 | 69.3 | |||||
TA-450W/7EPMⅡ | 450 | 水冷 | 7 | 95.8 | 6300 | 4550x3000x2550 | DN150 |
TA-450W/8EPMⅡ | 8 | 93.09 | |||||
TA-450W/10EPMⅡ | 10 | 81.69 | |||||
TA-450W/12.5EPMⅡ | 12.5 | 76.57 |
注:400kW以上机型为异步变频

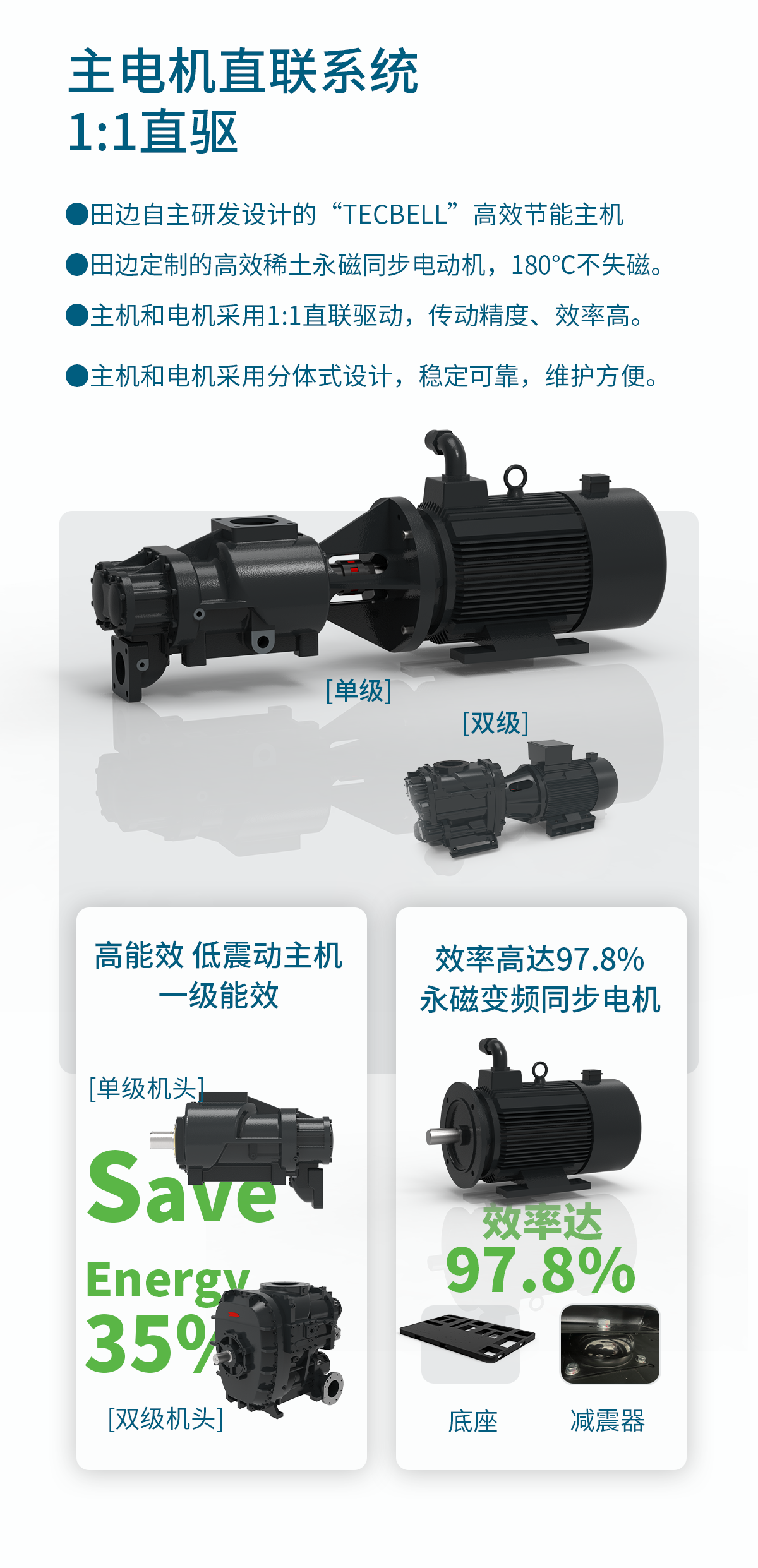

●田边自主研发设计的“TANABE”高效节能主机。
●田边定制的高效稀土永磁同步电动机,180℃不失磁。
●主机和电机采用1:1直联驱动,传动精度、效率高。
●主机和电机采用分体式设计,稳定可靠,维护方便。
●“TANABE”双级高效节能主机,中段喷油冷却,近等温压缩,超一级能效(GB19153-2019)。
●优化油路设计,合理分配级间喷油量,更节能。
●新型线,泄漏三角小,更高效率。
●顺应螺杆齿沟方向喷油,减少阻力,完全发挥油润滑和密封作用,提升压缩效率。
●高效率永磁同步电机,效率高达96.8%以上,超1级能效(GB30253-2013)
●采用高矫顽力、耐高温38UH永磁体,保障180℃高温不退磁。
● IP55防护,有效防止灰尘、水分及其他有害杂质进入电机。
●F级绝缘,B级温升,内置温控保护开关,保护绕组绝缘体和永磁体。
● 独立风机强制冷却,确保电机长时间低频率安全运转。

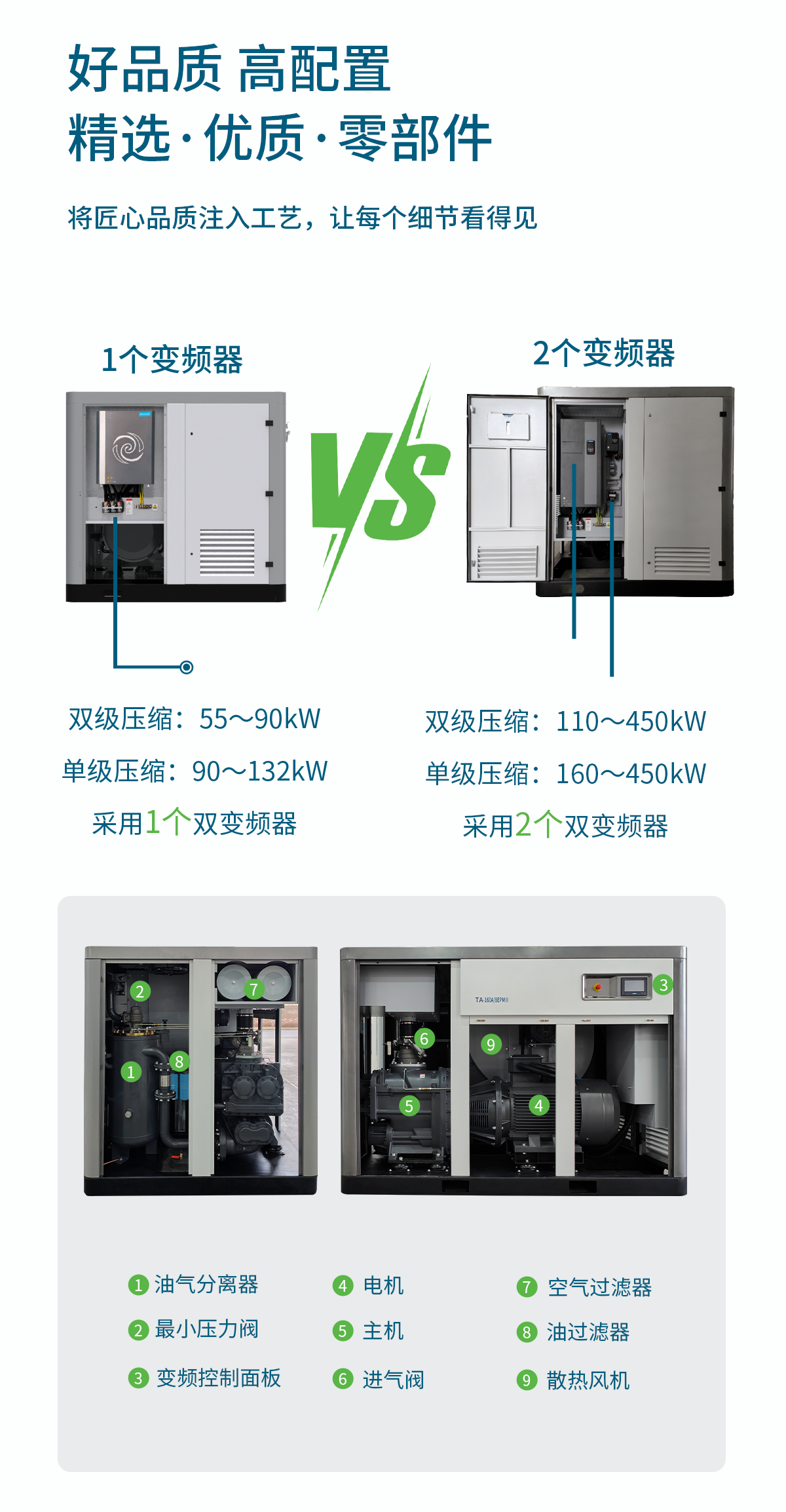

●高性能重载型双变频器,采用矢量控制技术。保证电机温升小。
●内置电机节能算法,在运行中实时调节以尽可能降低输出电流。
●变频启动,无需星三角及其他软启动器配置,对电网的电流冲击小。
●无频繁启停机/加卸载,压力波动稳定在±0.01MPa以内,降低能耗约30%~50%。
●全彩触控显示屏,动态显示空气压缩机的运行状态。

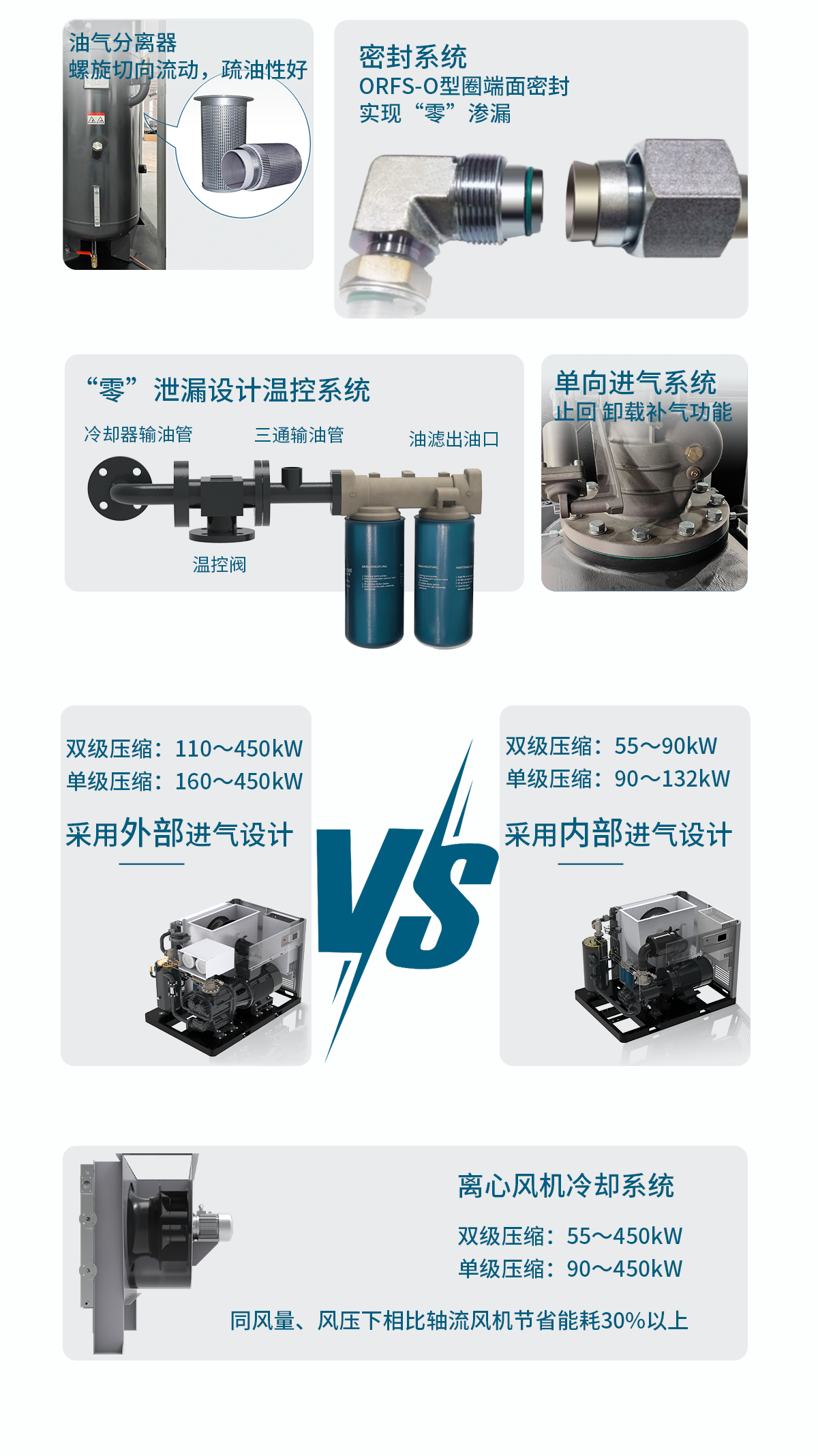

● ORFS-O型圈端面密封:
高耐腐蚀性材质,密封面长时间磨损后具有自动弹性补偿功能。
自润滑性能,自密封作用,密封性能可靠。
●可靠的管路密封和避震:
采用无缝钢管,表面耐腐蚀处理,长久使用无隐患。
管道连接接头,采用锥面和O型圈双保险密封,实现“零”渗漏。
●运用流体动力学仿真软件设计计算的离心风机,较相同状态下的轴流风机降低能耗值30%以上。
●独立封闭的吸、排风结构冷却系统,使机组内部温度接近环境温度。
●铝板翅式换热器,优越的流体对流放热系数,设计余量20%-50%
●定制离心叶轮,单台可驱动高达450kW的机组散热系统。
●田边定制设计的温控阀,内部感温,自适应调节。
●无外部运动件和运动密封件,低摩擦,损耗小,“零”泄漏设计。
●良好的超温和超压保护性能,恒温控制,性能可靠,寿命长。
